Quando il climatizzatore dell’auto smette di raffreddare, il dubbio spesso cade su un tubo individuato “a destra” o “a sinistra” nel vano motore. La posizione, però, da sola non basta per identificare il ricambio corretto: bisogna capire se si tratta della linea di alta o bassa pressione, verificare il percorso previsto dal costruttore e confrontare il codice del pezzo. In questa guida chiarisco le differenze, i controlli da fare e cosa cambia tra modelli e marche.
La posizione del tubo conta meno della sua funzione nel circuito
- Destra e sinistra non sono universali: dipendono dal modello, dal motore e dalla configurazione del vano motore.
- Il tubo più grande appartiene di solito alla bassa pressione, mentre quello più sottile lavora normalmente sul lato alta pressione.
- Per comprare il ricambio servono almeno targa o VIN, anno, motore e codice OE.
- Marchi come Denso, Nissens, NRF, Mahle e Thermotec possono offrire alternative aftermarket, ma la compatibilità va verificata.
- La sostituzione richiede recupero del refrigerante, vuoto e controllo perdite. Una semplice ricarica non risolve un tubo forato.
Destra o sinistra non identifica da sola il tubo corretto
La risposta breve è questa: non esiste un lato standard valido per tutte le automobili. Il tubo del climatizzatore può passare a destra, a sinistra o nella zona centrale del vano motore in base alla posizione di compressore, condensatore, filtro essiccatore e valvola di espansione.
Quando un catalogo indica “destro” o “sinistro”, normalmente si riferisce alla posizione montata sul veicolo, osservato nel senso di marcia. Non sempre, però, il termine è usato nello stesso modo. Per questo io considero il lato solo un’indicazione secondaria e do priorità a codice ricambio, attacchi e percorso della tubazione.
Il problema nasce anche perché molti automobilisti chiamano “tubo del condizionatore” qualsiasi condotto presente vicino al radiatore. Nel vano motore si trovano invece tubi del liquido refrigerante, manicotti dell’intercooler, linee del servosterzo e tubazioni del circuito A/C. Confonderli può portare ad acquistare un componente completamente diverso.
La differenza tra climatizzatore auto e split domestico
Nel climatizzatore domestico l’unità interna può spesso predisporre l’uscita delle tubazioni a destra, a sinistra, sul retro o dal basso. Nelle automobili, invece, il percorso è progettato per uno specifico telaio e deve rispettare vibrazioni, temperature, movimento del motore e spazio disponibile. In questo articolo mi riferisco quindi al sistema di climatizzazione dei veicoli.

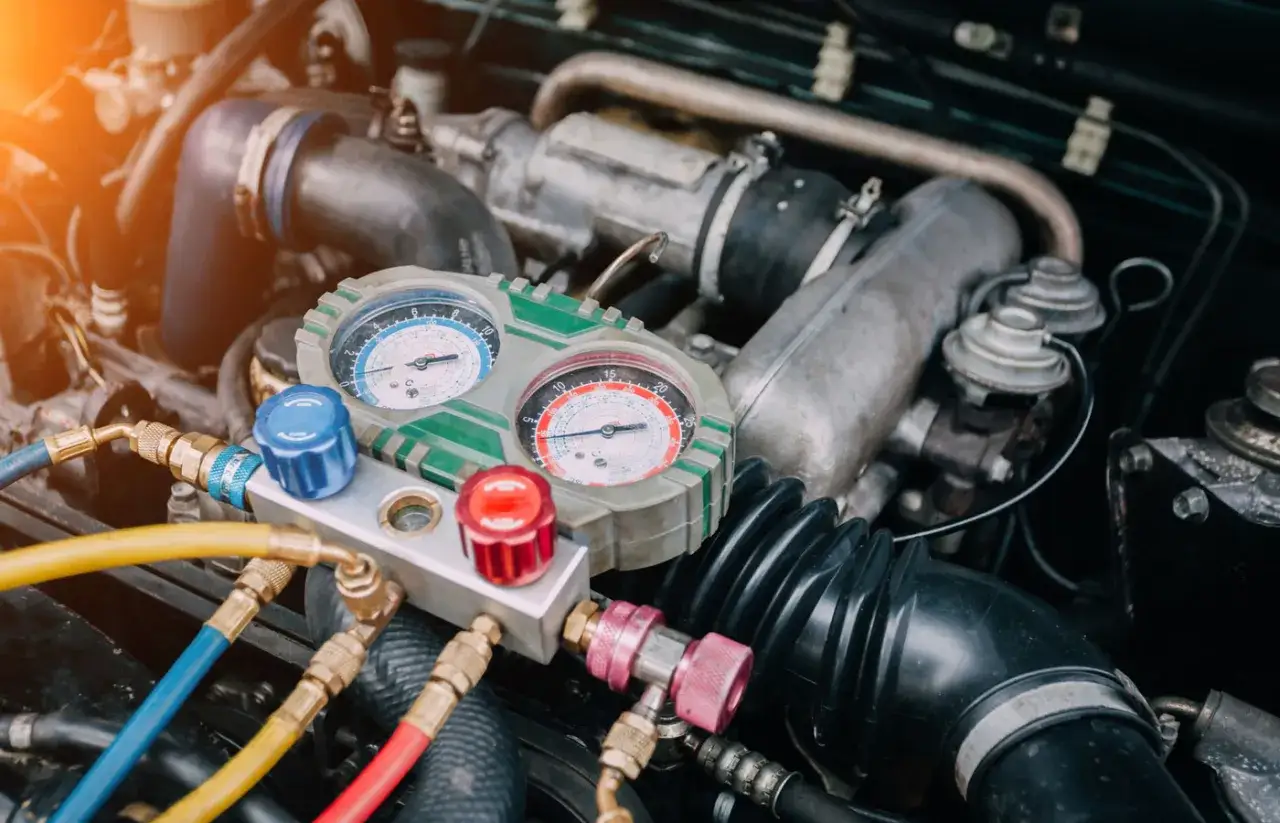

Quale tubo stai cercando davvero
Il circuito automobilistico è chiuso e comprende compressore, condensatore, filtro essiccatore, valvola di espansione ed evaporatore. I tubi collegano questi componenti trasportando refrigerante e olio specifico. La distinzione più utile non è destra o sinistra, ma alta pressione o bassa pressione.
| Tipo di linea | Percorso abituale | Caratteristiche | Indicazioni frequenti nei cataloghi |
|---|---|---|---|
| Bassa pressione | Evaporatore verso compressore | Diametro generalmente maggiore, refrigerante allo stato gassoso | “Tubo aspirazione”, “ritorno”, “low pressure” |
| Alta pressione | Compressore verso condensatore o valvola di espansione | Diametro spesso più contenuto, temperature e pressioni elevate | “Mandata”, “scarico”, “high pressure” |
| Linea combinata | Tratto con più sezioni o raccordi integrati | Può unire tubo flessibile, alluminio, sensori e fissaggi | “Condotto bassa/alta pressione” |
Il diametro aiuta, ma non è una prova definitiva. Alcuni gruppi hanno tubazioni sagomate con sezioni diverse, raccordi multipli o sensori di pressione. Anche il colore dei tappi di servizio, quando presente, è più utile per riconoscere le prese di diagnosi che per identificare il tubo da sostituire.
Un tubo dell’alta pressione può avere un raccordo vicino al compressore e uno in prossimità del condensatore, mentre quello della bassa pressione collega spesso evaporatore e compressore. Il punto esatto cambia tra un motore trasversale e uno longitudinale, tra benzina e diesel e persino tra due versioni dello stesso modello.
Come verificare il ricambio senza affidarsi solo alle foto
Una fotografia online può sembrare identica al pezzo montato, ma bastano un raccordo ruotato di pochi gradi o una staffa diversa per rendere impossibile l’installazione. Prima dell’acquisto raccolgo sempre questi dati:
- marca e modello dell’auto;
- anno o intervallo di produzione;
- motore, cilindrata e potenza;
- carburante e, se disponibile, codice motore;
- targa o numero VIN;
- codice OE stampato sul tubo o riportato dal catalogo ufficiale;
- tipo di refrigerante indicato sull’etichetta del veicolo.
Il VIN è il controllo più affidabile quando esistono varianti per climatizzatore manuale, automatico, bi-zona o per diversi allestimenti. Sulle auto prodotte durante un cambio generazionale possono comparire tubi differenti anche con lo stesso nome commerciale.
Il confronto pratico da fare sul vecchio tubo
- numero e forma dei raccordi;
- presenza di una presa per sensore;
- posizione delle staffe di fissaggio;
- lunghezza complessiva e curve;
- diametro dei tratti flessibili e rigidi;
- eventuali guarnizioni incluse nella confezione.
Se il codice OE è illeggibile, una foto può aiutare il ricambista, ma non dovrebbe essere l’unico criterio. Io chiederei sempre una conferma scritta di compatibilità e controllerei se il ricambio viene fornito con O-ring nuovi in HNBR, il materiale normalmente utilizzato per le guarnizioni compatibili con i refrigeranti automobilistici.
Modelli e marche cambiano molto la scelta
La stessa denominazione commerciale può comprendere più generazioni e numerosi motori. Una Fiat Panda 169, per esempio, non va trattata come una Panda 312: cambiano disposizione dei componenti, codici OE e forma dei condotti. Lo stesso principio vale per Fiat 500, Renault Clio, Volkswagen Golf e Ford Fiesta.
| Esempio di modello | Dati da distinguere | Perché è importante |
|---|---|---|
| Fiat Panda 169 | Motore, anno e codice tubo | Le versioni benzina e diesel possono usare condotti differenti. |
| Fiat Panda 312 | Motore, anno e configurazione A/C | Non è sufficiente cercare un tubo “per Panda” senza generazione. |
| Fiat 500 312 | Codice OE e collegamento compressore-condensatore | Le tubazioni sagomate devono rispettare staffe e raggi di curvatura. |
| Renault Clio IV | Motore, impianto e anno di produzione | Versioni apparentemente simili possono avere raccordi diversi. |
| Volkswagen Golf VII | Motore, piattaforma e codice componente | La gestione termica può variare tra motori tradizionali, ibridi ed equipaggiamenti diversi. |
Nei cataloghi aftermarket si incontrano produttori come Denso, Nissens, NRF, Mahle, Thermotec, Triscan e SKV. Non sceglierei una marca soltanto perché costa meno o perché la fotografia è più chiara. Verificherei piuttosto la corrispondenza con il codice originale, la qualità delle crimpature, la presenza delle guarnizioni e la garanzia.
Il ricambio originale del costruttore, spesso indicato come OE, offre in genere la corrispondenza più semplice ma può costare di più. Un buon aftermarket può essere una scelta sensata su un’auto datata, soprattutto quando il componente replica correttamente forma e attacchi. Il ricambio usato conviene solo se il tubo non presenta ossidazione, abrasioni o crimpature deformate, perché una perdita invisibile può annullare il risparmio.
Perdite, rumori e aria calda non dipendono sempre dal tubo
Un tubo danneggiato può lasciare tracce oleose vicino a un raccordo, produrre una perdita di refrigerante o mostrare abrasioni nel punto in cui sfrega contro una staffa. Tuttavia, aria tiepida dalle bocchette può dipendere anche da carica insufficiente, compressore, ventola del condensatore, valvola di espansione, filtro essiccatore o sensore di pressione.

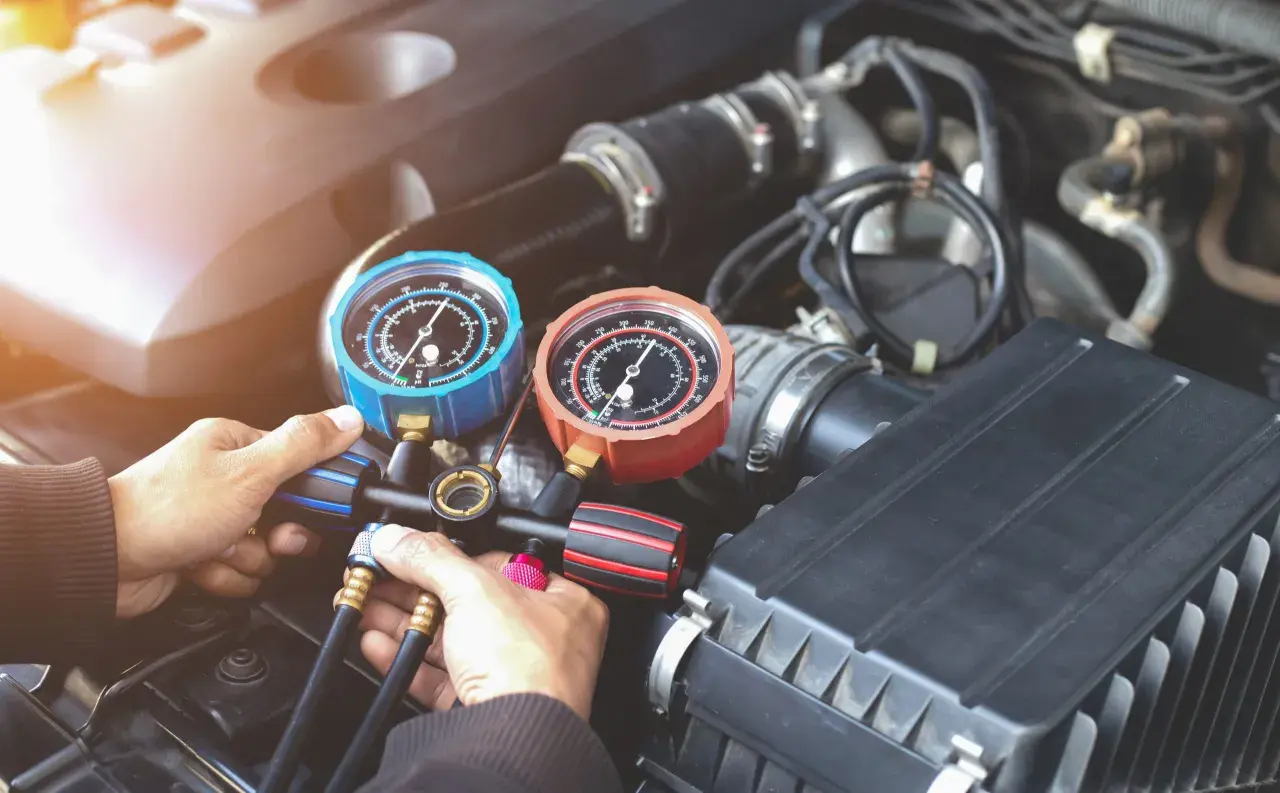

La ricarica del gas senza una diagnosi è una soluzione temporanea e spesso inutile. Se l’impianto perde, il refrigerante torna a disperdersi e la carenza può danneggiare il compressore. Il controllo corretto comprende ricerca della perdita, recupero del refrigerante, riparazione, vuoto di circa 30 minuti e ricarica con la quantità prescritta.
Leggi anche: Mercedes Classe A - Conviene ancora? Guida all'acquisto
Quanto può costare
Come ordine di grandezza, un tubo aftermarket può costare 50-150 euro, mentre un componente originale o particolarmente complesso può superare i 200 euro. Per alcuni modelli diffusi si trovano anche ricambi usati da circa 20-80 euro, ma il controllo dello stato è essenziale.
A questi importi vanno aggiunti manodopera, recupero del refrigerante, vuoto e ricarica. Una sostituzione semplice può portare il totale intorno a 180-350 euro; se il tubo è difficile da raggiungere o occorre sostituire anche filtro essiccatore e guarnizioni, si può arrivare a 400-500 euro o oltre. Sono valori indicativi, non un listino fisso.
Il refrigerante non va scaricato nell’ambiente e il circuito può essere pericoloso perché lavora in pressione. Per questo non allenterei mai un raccordo nel garage senza l’attrezzatura adatta, soprattutto su veicoli recenti con refrigerante R1234yf o su sistemi elettrificati con gestione termica più complessa.
Gli errori che fanno comprare il tubo sbagliato
- Usare solo destra o sinistra come criterio di ricerca.
- Confondere il tubo A/C con un manicotto del liquido di raffreddamento.
- Ignorare la differenza tra bassa e alta pressione.
- Montare un tubo di una versione benzina su un diesel solo perché il modello è lo stesso.
- Riutilizzare O-ring vecchi o lubrificarli con prodotti non compatibili.
- Lasciare aperto il circuito durante il lavoro, facendo entrare umidità.
- Ricaricare il gas senza avere prima verificato la tenuta.
Un errore di montaggio può causare vibrazioni, sfregamento contro la carrozzeria o rottura della crimpatura dopo pochi chilometri. Prima di chiudere il lavoro controllerei che il tubo non tocchi cinghie, ventole, collettori caldi e spigoli metallici, lasciando sufficiente margine per i normali movimenti del motore.
Il criterio più sicuro per scegliere senza indovinare
Per individuare i tubi del climatizzatore a destra o a sinistra, partirei dal percorso del circuito e dal codice OE, non dal lato indicato nell’annuncio. Il lato serve a orientarsi, ma il componente corretto è quello che combacia con versione del veicolo, pressione di esercizio, raccordi, staffe e refrigerante previsto.
Se la perdita non è evidente, conviene affidare la diagnosi a un’officina attrezzata per il recupero del refrigerante e la prova di tenuta. Spendere qualche euro per identificare il guasto è quasi sempre più conveniente che acquistare un tubo apparentemente simile e scoprire solo dopo il montaggio che appartiene alla versione sbagliata.
