Capire lo schema della cinghia di distribuzione aiuta a leggere il motore con occhi più tecnici: non è solo un disegno, ma la mappa che collega albero motore, albero a camme, tendicinghia, rulli e, in molti casi, pompa acqua. In questo articolo ti spiego come interpretarlo, quando conta davvero la manutenzione e quali errori evitano guasti costosi. Se vuoi usare quel diagramma per dialogare meglio con l’officina o capire se è il momento di intervenire, qui trovi le informazioni che servono.
Le informazioni essenziali da fissare prima di guardare il disegno
- Il diagramma serve a mostrare la sincronizzazione tra albero motore e albero a camme.
- La cinghia lavora insieme a tendicinghia, rulli e spesso pompa acqua: non va letta come un pezzo isolato.
- Gli intervalli reali dipendono dal motore, ma in pratica si ragiona spesso tra 60.000 e 160.000 km o 5-10 anni.
- Se il motore è interferenziale, una rottura può provocare danni seri a valvole e pistoni.
- In molti casi conviene sostituire il kit completo, non solo la cinghia.
Come leggere il disegno della distribuzione senza confondersi
Quando guardo un diagramma della distribuzione, parto sempre da tre riferimenti: chi genera il movimento, chi lo riceve e chi mantiene il sistema in tensione. Il motore non “trascina” solo una cinghia dentata; sincronizza due alberi con un margine molto stretto, e basta uno scarto minimo per alterare la fasatura, cioè il momento esatto in cui le valvole si aprono e si chiudono.

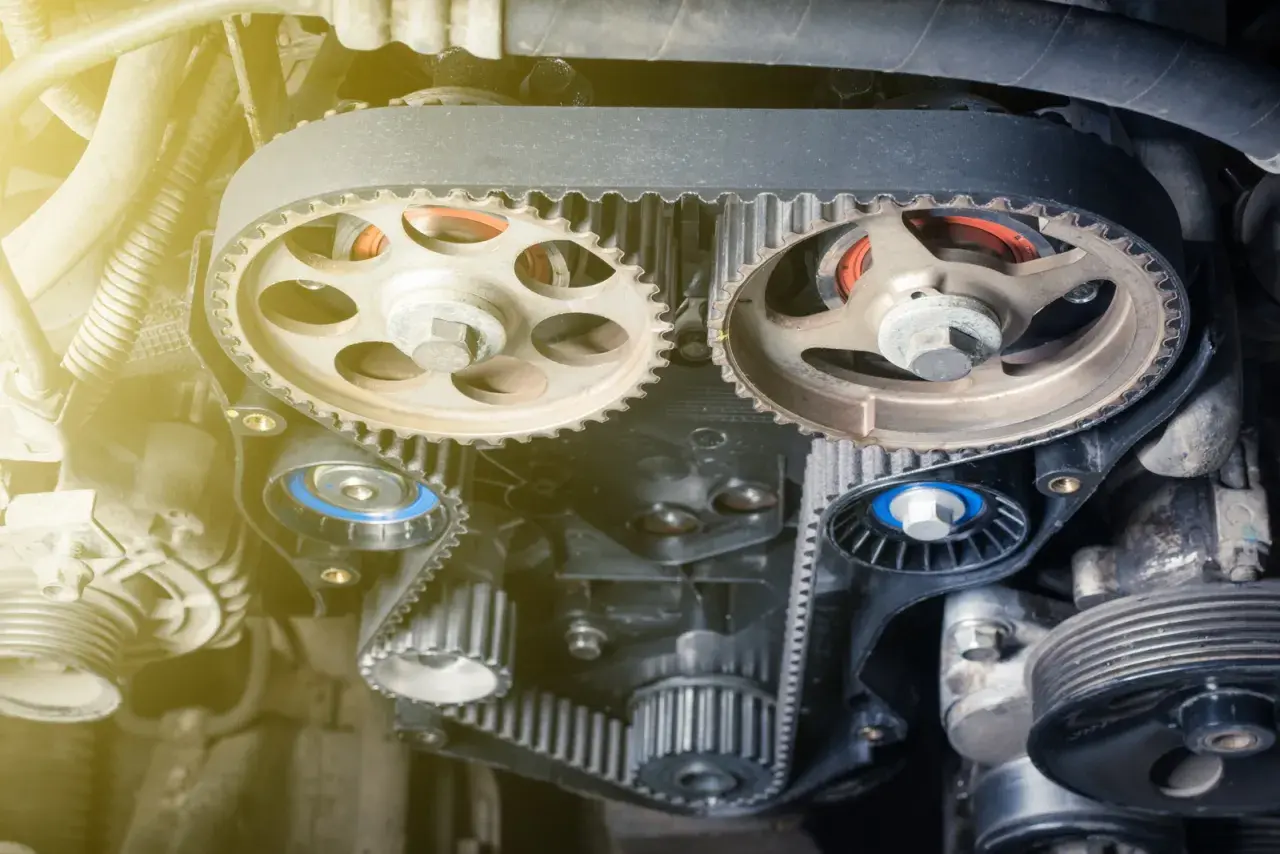

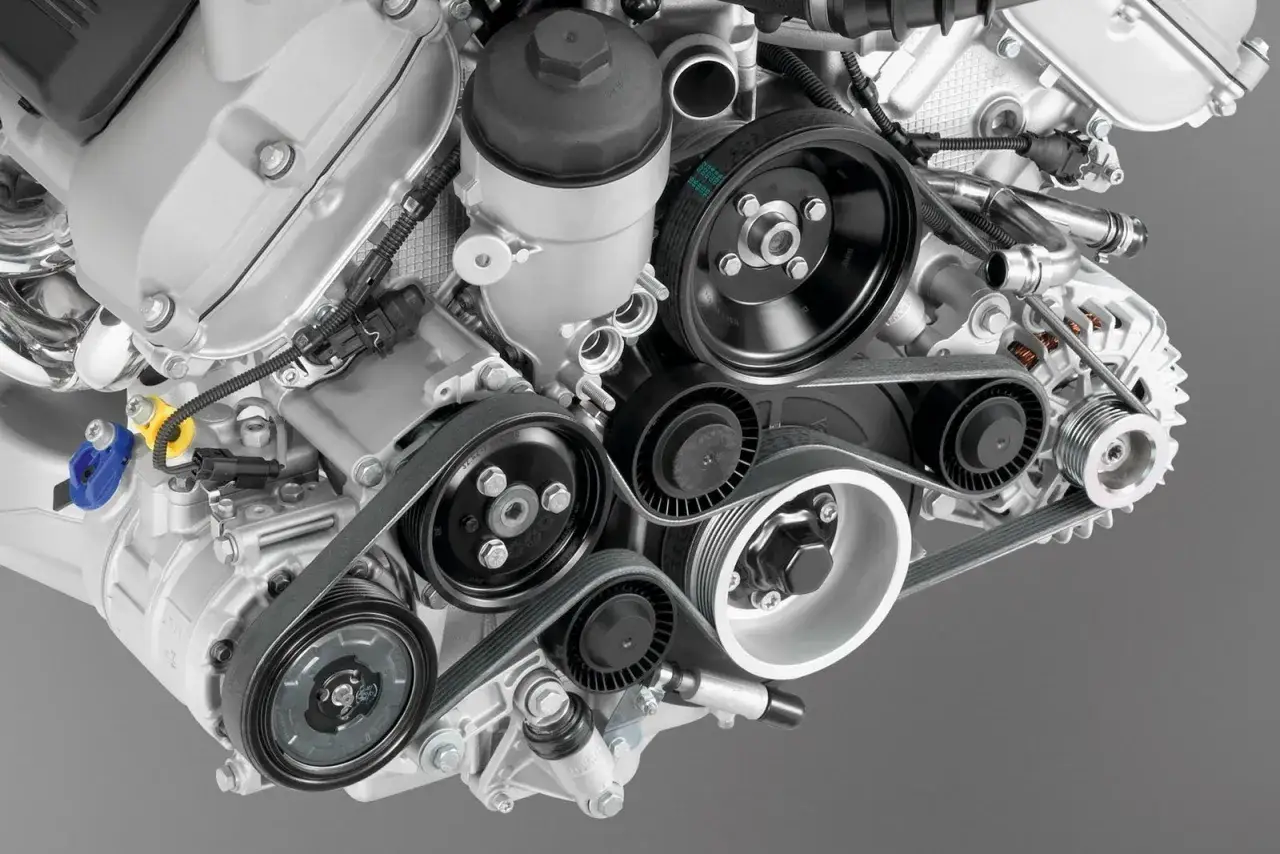

Nel disegno, di solito, trovi una puleggia sull’albero motore, una sull’albero a camme e uno o più organi intermedi. La cinghia segue un percorso preciso, spesso indicato da frecce o riferimenti di montaggio, mentre i punti di allineamento servono a portare i componenti in posizione corretta durante la sostituzione. Io consiglio di leggere il disegno in questo ordine: percorso della cinghia, punti di tensione, eventuali accessori mossi dallo stesso sistema. Da qui diventa più facile capire quali parti lavorano davvero insieme.
Il dettaglio che molti sottovalutano è che il diagramma non mostra solo “dove passa” la cinghia, ma anche quali tensioni e carichi sopporta in quel motore specifico. Ed è proprio questo che aiuta a capire perché la manutenzione non sia mai uguale da un’auto all’altra.
I componenti che trovi quasi sempre nello schema
Lo schema della distribuzione diventa utile quando lo colleghi ai singoli pezzi. Qui sotto metto i componenti che compaiono più spesso e il motivo per cui contano davvero.
| Componente | Funzione | Cosa controllare |
|---|---|---|
| Cinghia dentata | Trasmette il moto e mantiene la sincronizzazione | Crepe, indurimento, usura dei denti, contaminazione da olio o liquido refrigerante |
| Albero motore | Genera il movimento di base del motore | Allineamento delle tacche di fase e corretto accoppiamento con la puleggia |
| Albero a camme | Comanda l’apertura e la chiusura delle valvole | Posizione rispetto ai riferimenti di fasatura |
| Tendicinghia | Mantiene la tensione corretta | Rumorosità, gioco, perdita di precisione nella tensione |
| Rulli guidacinghia | Guidano il percorso e riducono gli attriti | Cuscinetti rumorosi, grippaggi, usura laterale |
| Pompa acqua | Fa circolare il liquido refrigerante in molti motori | Perdite, gioco, rumorosità, tracce di refrigerante |
| Carter di protezione | Ripara il sistema da sporco e urti | Tenuta, crepe, infiltrazioni di olio o detriti |
Se uno di questi elementi si guasta, il problema non resta quasi mai confinato al singolo pezzo. Una perdita d’olio, per esempio, può rovinare la cinghia prima del tempo; un rullo rumoroso può anticipare la sostituzione anche se la cinghia, da sola, sembrerebbe ancora integra. E qui entra una distinzione importante: non tutti i motori usano la stessa architettura.
Cinghia o catena, perché cambia anche la manutenzione
Molti schemi in rete sembrano simili, ma non sempre parlano dello stesso tipo di distribuzione. Alcuni motori usano la cinghia dentata, altri la catena, e negli ultimi anni si è diffusa anche la cinghia a bagno d’olio. Il principio resta la sincronizzazione, ma cambiano rumore, durata, costi e logica di manutenzione.
| Soluzione | Vantaggi | Limiti | Manutenzione |
|---|---|---|---|
| Cinghia dentata | Silenziosa, leggera, efficiente | Si usura con il tempo e teme contaminazioni | Intervalli programmati, spesso a km e anni |
| Catena | In teoria più longeva e robusta | Può allungarsi, rumore maggiore, interventi più costosi quando serve | Controlli periodici, meno sostituzioni preventive |
| Cinghia a bagno d’olio | Funzionamento compatto e silenzioso | Sensibile alla qualità dell’olio e agli intervalli di cambio | Richiede attenzione extra su olio e specifiche del costruttore |
Per me, la domanda giusta non è “che cosa dura di più in assoluto?”, ma “che cosa richiede questo motore in particolare?”. Una catena non è automaticamente eterna, e una cinghia non è automaticamente fragile: tutto dipende da progetto, uso reale dell’auto e manutenzione fatta bene. Questa distinzione porta direttamente al punto che interessa di più a chi deve programmare il lavoro.
Quando controllarla e quando cambiarla davvero
Gli intervalli più comuni oggi restano ampi: su molte auto si parla di 60.000-160.000 km oppure di 5-10 anni, a seconda del motore. La regola pratica che uso è semplice: conta il limite più prudente tra chilometri e tempo, non quello che ti conviene di più. Un’auto che fa pochi chilometri ma resta ferma all’aperto invecchia comunque; una che viaggia tanto in città, con caldo, polvere e avviamenti frequenti, può consumare il sistema più in fretta.
Ci sono anche segnali indiretti che meritano attenzione, anche se spesso la cinghia resta nascosta sotto il carter: rumorosità anomala dai rulli, tracce di olio, perdite di refrigerante, vibrazioni o un motore che non gira più come prima. Se il sistema è stato aperto e trovi gomma screpolata, denti usurati o superfici indurite, io non rimanderei. E se parliamo di un motore interferenziale, cioè un motore in cui pistoni e valvole condividono spazi molto stretti, una rottura può trasformarsi in danni molto seri a valvole, pistoni e testata.
Per quanto riguarda i costi, in Italia un intervento completo su molte utilitarie e berline medie si colloca spesso tra 300 e 700 euro; su auto più complesse o di fascia alta si può arrivare facilmente a 800-1.200 euro o oltre. La variabile che pesa di più non è solo il prezzo del pezzo, ma il tempo necessario per raggiungerlo. Ed è proprio qui che il kit completo diventa una scelta più razionale.
Perché il kit completo ha più senso della sola cinghia
Quando si smonta la distribuzione, la manodopera incide quasi sempre più dei componenti singoli. Per questo, se un’officina accede già a quella zona, cambiare solo la cinghia è spesso una finta economia. Il kit completo di solito include cinghia, tenditore e rulli; in molti casi si aggiunge anche la pompa acqua, se è azionata dallo stesso sistema o comunque facilmente accessibile nello stesso intervento.
Il ragionamento è molto pratico: se un rullo o una pompa acqua cedono pochi mesi dopo, paghi di nuovo gran parte del lavoro già fatto. Una sostituzione completa evita di raddoppiare la spesa di smontaggio e rimontaggio, che è la parte più costosa e più scomoda dell’operazione. In molti casi, il kit costa indicativamente 120-300 euro, mentre la manodopera può valere 200-400 euro a seconda dell’auto e dell’officina. A quel punto, separare gli interventi ha poco senso.
C’è anche un aspetto di affidabilità che vedo spesso sottovalutato: i componenti della distribuzione invecchiano insieme. Montare una cinghia nuova su tenditori stanchi o su una pompa acqua che già mostra gioco significa creare un punto debole dentro un lavoro che dovrebbe invece azzerare i margini di rischio. Da qui passiamo agli errori più comuni, che sono anche quelli più costosi.
Gli errori che costano più caro
Il problema della distribuzione non è solo “quando” cambiare, ma come farlo. Alcuni errori ricorrono con una regolarità sorprendente, e spesso nascono da fretta o risparmio mal calibrato.
- Guardare solo i chilometri e ignorare gli anni di utilizzo.
- Riutilizzare tendicinghia o rulli che hanno già lavorato troppo.
- Trascurare perdite d’olio o liquido refrigerante che contaminano la cinghia.
- Montare componenti non compatibili con il codice motore.
- Non rispettare i riferimenti di fase e le coppie di serraggio previste.
- Rimandare la sostituzione della pompa acqua quando l’accesso è già aperto.
Il punto più delicato, in assoluto, è la fasatura. Se è fuori anche solo di un dente, il motore può girare male, accendersi con difficoltà o non partire affatto; nei casi peggiori, soprattutto sui motori interferenziali, il danno è meccanico e immediato. Io non sottovaluto nemmeno la qualità della bulloneria: in certi motori alcuni bulloni andrebbero sostituiti, non riutilizzati, perché il serraggio corretto fa parte del lavoro tanto quanto la cinghia stessa. Prima di firmare il preventivo, però, c’è ancora una verifica che fa davvero la differenza.
La checklist pratica prima di prenotare l’intervento
Se vuoi usare il diagramma in modo utile, non guardarlo solo come un’immagine tecnica: usalo per fare domande precise. Io farei sempre questi controlli prima di dare il via al lavoro:
Verifica il codice motore e il VIN, così il ricambio è corretto al primo colpo. Chiedi se il preventivo include cinghia, tenditore, rulli, pompa acqua, eventuale liquido refrigerante e bulloneria necessaria. Controlla se il libretto impone un limite in anni prima ancora che in chilometri. Fai presente se noti perdite d’olio o refrigerante, perché cambiano il livello di urgenza. Chiedi infine quale garanzia copre pezzi e manodopera: è un dettaglio piccolo, ma spesso distingue un lavoro corretto da uno semplicemente economico.
Quando fai queste verifiche, lo schema non resta un disegno teorico: diventa uno strumento concreto per scegliere meglio, spendere meglio e arrivare al tagliando con meno rischi. Ed è esattamente il tipo di manutenzione che fa la differenza su un’auto tenuta bene nel tempo.
